電纜橋架穿墻安裝規范

　　電纜橋架應用范圍廣泛，在我們生活中比較多見。而它的結構也是各種各樣的，可以說是連接各種建筑物和管廊之間的一橋梁。它看上去或許不是很顯眼，但是卻給我們的生活帶來了很多方便。對需要購買電纜橋架的人來說，一定想了解它的安裝規范。

　　1、電纜橋架從正常環境穿墻進入防火、防爆的環境時，墻上應安裝相應的密封裝置。

　　2、電纜橋架從室內穿墻至室外時，在墻的外側應采取防雨措施。

　　3、電纜橋架從室內穿墻至室外較高處安裝時，電纜橋架應下傾斜延長適當距離，然后再向上架設，符合安裝規范 同時防止雨水順電纜橋架流入室內。

　　4、電纜橋架過伸縮沉降縫時，電纜橋應斷開，斷開距離以100mm左右為宜。

　　匯線時電纜橋架裝置要點和注意事項

　　1、當電力電纜和控制電纜較少時,可同一電纜橋架安裝,但中間要用隔板將電力電纜和控制電纜隔開敷設。

　　2、電纜橋架水平敷設時，橋架之間的連接頭應盡量設置在跨距的1/4左右處,水平走向的電纜每隔2米左右固定一下，垂直走向的電纜每隔1.5米左右固定一下。

　　3、電纜橋架裝置應有可靠接地。如利用橋架作為接地干線，應將每層橋架的端部用16mm2軟銅線聯接(并聯)起來，與總接地干線相通，長距離的電纜橋架每隔30--50米接地一次。

　　4、電纜橋架裝置除需屏蔽裝保護罩外，在室外安裝時環境對于電纜橋架有影響 應在其頂層加裝保護罩，防止日曬雨淋，對如需焊接安裝時，焊件四周的焊縫厚度不得小于母材的厚度，焊口必須防腐處理。

　　5、匯線橋架系列電纜橋架裝置的最大載荷支撐間距應小于允許載荷和支撐跨距。

　　6、選擇電纜橋架寬度時應留有一定的備用空位，以便為今后增添電纜用。

　　以上便是電纜橋架穿墻安裝的規范的介紹，希望看完能有幫助。

　　電纜橋架的型號特點

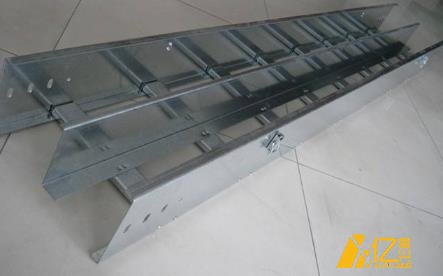

　　電纜橋架分為槽式、托盤式和梯架式、網格局等結構，由支架、托臂和設備附件等組成。選型時應留心橋架的悉數零部件能否符合系列化、通用化、規范化的成套懇求。建筑物內橋架可以獨立架起， 也可以附設在各種建(構)筑物和管廊支架上。

　　應體現結構簡略，外型漂亮、裝備活絡和修理便利等特性，悉數零件均需中止鍍鋅處置，設備在建筑物外露天的橋架，假如是在接近海濱或歸于腐蝕區，則原料必需具有防腐、耐潮氣、附著力好， 耐沖擊強度高的物性特性。

　　橋架職業不時重組和優化，使得企業橋架鋒芒畢露，表面工藝有冷鍍鋅、熱鍍鋅、靜電噴涂、防格火涂機料、烤漆等。其間產品遍及用于石油化工，冶金，電力，校園通訊，高層建筑等領域，具有外形漂亮，耐腐蝕性強，通用性遍及，設備活絡便利，品種齊全等特性。
