電纜橋架是用來敷設電力電纜和控制電纜的，金屬線槽是敷設導線和通訊線纜的。橋架比較大，線槽和橋架的材質都是可以一樣，線槽的規格可以大也可以小都是封閉型的，而橋架的規格相對比較大，多數做成梯式或托盤式，價格方面要看具體規格。相對于厚度也是不一樣的。

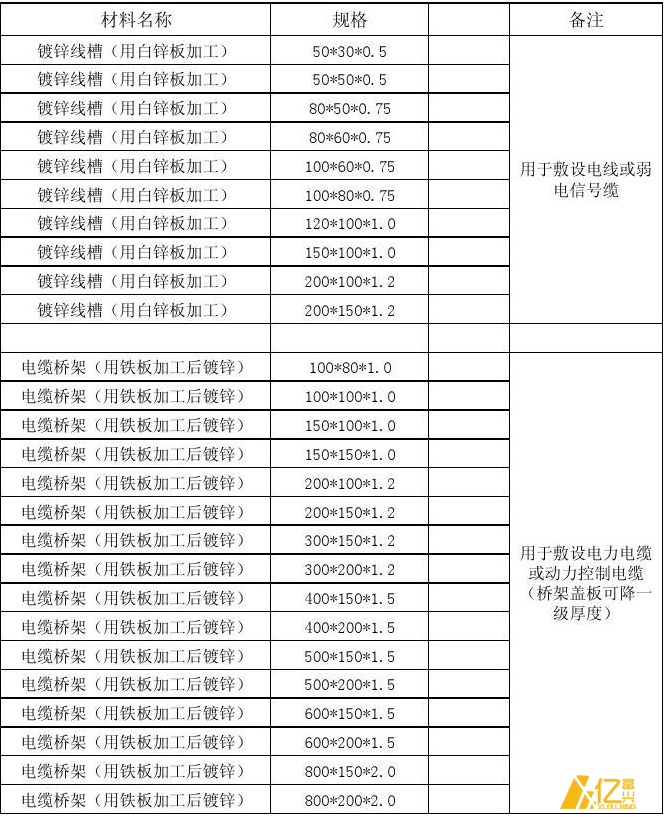

　　鍍鋅線槽橋架規格表：

　　一，鍍鋅線槽和橋架有什么區別：

　　1.電纜橋架一般寬度>200mm，金屬線槽寬度<200mm 。

　　2.電纜橋架主要用于敷設電纜，金屬線槽主要用于敷設導線。

　　3.電纜橋架型式有梯式、槽式、托盤式、組合式等多種，而在材質和防腐處理方面又分鋁合金、玻璃鋼、冷(熱)軋鋼 板鍍鋅、噴涂等。金屬線槽就一種，一般用熱軋鋼板作成。

　　4.電纜橋架敷設時一般應考慮其荷載、撓度、填充率。

　　5.金屬線槽約等于槽式電纜橋架，只不過某些金屬線槽尺寸較小罷了(地面線槽除外)，有些從橋架下來需接到配電柜的線都是走到金屬線槽里再接入配電柜.

　　6.橋架有好多種、是開放式的，線槽多數是封閉的(塑料&金屬)

　　7.兩種敷設方式 載流量不同

　　8.橋架一般裁質是冷軋鋼板，而線槽用的是鍍鋅鐵皮。

　　9.從外觀跟材質上分：我的觀點是橋架比金屬線槽厚，安裝相對牢固。

　　10.既然規范有對橋架、金屬線槽的分別說明，它們?cè)诓馁|(zhì)方面就有區別。

　　二，鍍鋅線槽的安裝方式：

　　1、鍍鋅線槽應平整、無扭曲變形，內壁應光滑、無毛刺。

　　2、鍍鋅線槽應可靠接地或接零，但不應作為設備的接地導體。

　　3、鍍鋅線槽垂直或傾斜安裝時，應采取措施防止電線或電纜在線槽內移動。

　　4、同一回路的所有相線和中性線，應敷設在同一鍍鋅線槽內。同一路徑無防干擾要求的線路，可敷設于同一鍍鋅線槽內，電纜橋架線槽內電線或電纜的總截面(包括外護層)不應超過線槽內截面的20%，載流導線不宜超過30根。控制、信號或與其相類似的線路，電線或電纜的總截向下應超過鍍鋅線槽內截面的50%，電線或電纜根數下限。

　　5、由鍍鋅線槽引出的線路，可采用鍍鋅管，硬質塑料管、半硬塑料管、鍍鋅軟管或電纜等布線方式。電線或電纜在引出部分不得遭受損傷。

　　》》購買鍍鋅線槽、橋架，歡迎聯系深圳億富興。
