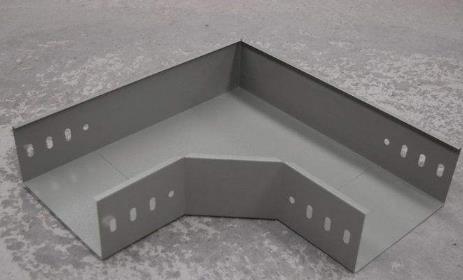

電纜橋架彎頭15度怎么計算

　　以下是橋架彎頭15度計算方法：

　　一：放樣量取法優點是不需要計算三角關系，只需要量出爬坡高度cd的長度，和水平距離oc 長度從而確od的長度。在平坦的地面上放樣出如上圖的直角三角形，并令oa=ob=100mm (豎直爬坡時為橋架的梆高，水平轉彎時為橋架的寬度如400mm)那么用尺直接量出ab的長度就是下料口的長度。

　　值得注意的是在橋架上畫線下料時od的長度是橋架的下梆底。

　　二：萬能公式下料口的長度X=2b×tg1/2αX下料口尺寸b橋架梆高α橋架與所在平面內爬坡間的夾αx=2b×tg1/2α=2b×tg7.5=2×100×0.13=26mm

　　此種方法的優點是只要知道橋架梆高或橋架寬度就可以計算出下料的尺寸，缺點是需要有計算器算出tg1/2α值，而且需要用量角器量出α角度，才能計算出下料口的尺寸。在實際作彎時一般不會此種方法，通常會選取第一種方法因?yàn)橹灰幸粋€(gè)鋼卷尺就可以量出下料口的尺寸，方便快捷。放樣時即可以在地面上畫樣，也可以用細線繩在施工的支架上放樣。

　　你可以試一試這兩種方法那個好用。另外我也不知道你所說的15度角所對應的橋架爬坡長度，因此我只能用計算的方法算出切口和長度，你自已可以驗證。

　　另外如果得出的長度在切割時應使鋸口緊貼著下料口的里面切割，因?yàn)殇徠幸欢ǖ暮穸?，這是切割后產生的誤差之一。

　　施工環境允許現場加工制作彎頭的情況下可以采用以上橋架計算方法，如果你不懂得制作可以考慮向供應商采購成品的橋架彎頭，畢竟廠家制作出來的成品彎頭質量會穩固點。

　　以上就是關于電纜橋架彎頭15度計算方法的介紹，供大家參考。
